Kodėl garo izoliacija yra kritiškesnė už vatos storį? Statybinės fizikos analizė.

Statyboje dažnai susitelkiama į šilumos izoliacijos storį, tačiau statybinės fizikos pagrindiniai principai rodo, kad konstrukcijos ilgaamžiškumą ir energinį efektyvumą lemia drėgmės valdymas. Šioje analizėje, remdamiesi Latvijos klimato ir medžiagų šiluminių-fizikinių savybių tyrimais, apžvelgiame, kaip nedidelės hermetizavimo klaidos gali negrįžtamai paveikti pastato kokybę.

1. Kokiomis sąlygomis konstrukcijose atsiranda drėgmė?

Drėgmė šilumos izoliacijoje nėra vien avarijų (stogo pratekėjimų) pasekmė. Tai natūralus fizikinis procesas, vykstantis kasdien:

Difuzija (žiemą): Šilto oro vandens garų slėgis iš patalpų veržiasi į išorę. Jei garo izoliacija yra pažeista arba jos nėra, garai, vėsdami vatoje, virsta vandeniu (rasos taškas).
Konvekcija (oro nuotėkiai): Per nesandarias vietas (rozetes, kabelių išvadus, lipnios juostos trūkumus) šiltas oras tiesiogine prasme „įšauna“ į konstrukciją. Per 1 mm plyšį į konstrukciją per dieną gali patekti iki 360 g vandens/ $m^2$ .
Atvirkštinė difuzija (vasarą): Saulei kaitinant drėgną fasadą, garų slėgis pakeičia kryptį ir stumia drėgmę į vidų. Jei priekyje yra polietileno plėvelė, drėgmė lieka „spąstuose“ mediniame karkase.
Statybinė drėgmė: Naujuose pastatuose medinis karkasas, betoninės grindys ir tinkas išskiria šimtus litrų vandens, kuris pirmaisiais metais turi išdžiūti.

2. Drėgmės įtaka šilumos izoliacijos efektyvumui

Vandens šilumos laidumas ( $\lambda \approx 0,60$ ) yra maždaug 23 kartus didesnis nei oro. Net nedidelis drėgmės padidėjimas dramatiškai „nužudo“ vatos izoliacines savybes.

Remiantis ISO 10456 standartu, štai kaip kinta vatos efektyvumas priklausomai nuo joje esančio drėgmės kiekio:

Vatos drėgmė (tūrio %)	Šilumos nuostolių padidėjimas	Vandens kiekis ( $l/m^2$ esant 200 mm vatos)	Išvada ir poveikis
0–2%	0% (standartas)	~0,1 litro	Ideali būklė. Maksimalus šiluminis pasipriešinimas
5%	~25%	~1,0 litro	Kritinis kritimas. Prarandamas ketvirtadalis šilumos, didėja sąskaitos.
10%	~55%	~2,0 litrai	Avarinis režimas. Vata praranda formą, pradeda sėsti.
20%	>80%	~4,0 litrai	Katastrofa. Šiltinimas neveikia, mediena pradeda pūti.

Mokslinis pagrindimas: Kodėl taip nutinka?

Mokslinėje literatūroje (pvz., H.M. Künzel, Fraunhofer IBP) šis procesas aiškinamas per medžiagos sorbcijos izotermą.

Higroskopinės medžiagos (ekovata, medienos plaušas): Šios medžiagos gali sugerti iki 15–20% drėgmės (pagal masę) savo pluošto viduje, taip dramatiškai neprarasdamos šiluminės varžos.
Mineralinė vata: Ji yra hidrofobinė (atstumia vandenį nuo pluošto paviršiaus), todėl vanduo lieka tarp pluoštų. Net 1% tūrinės drėgmės mineralinei vatai yra pavojingiau nei ekovatai, nes vanduo tiesiogiai pakeičia orą.

Auksinė taisyklė: Renovacijoje negalime 100% garantuoti, kad drėgmė nepateks į konstrukciją (iš statybinės drėgmės ar oro nuotėkių). Todėl INTELLO sistemos užduotis – užtikrinti, kad net jei siena sugertų 5% drėgmės, ji vasaros laikotarpiu galėtų ją išdžiovinti atgal į patalpą. Be išmanios membranos šie 5% virsta 10%, 15% ir baigiasi konstrukcijos suirimu.

Šaltiniai ir literatūra tolesniam tyrinėjimui:

ISO 10456: Medžiagų šiluminių techninių verčių korekcija priklausomai nuo drėgmės.
WUFI® Pro: Programinė įranga pastatų atitvarų šilumos ir drėgmės pernašos simuliacijai.
Research Paper: "Effect of moisture content on the thermal conductivity of mineral wool" (VTT Technical Research Centre of Finland).

3. Ką reiškia drėgmės procentai šilumos izoliacijoje?

Šilumos izoliacijos efektyvumo pagrindas yra nejudrus oras. Vandens šilumos laidumas ( $\lambda \approx 0,60$ W/mK) yra maždaug 23 kartus didesnis nei orui ( $\lambda \approx 0,026$ W/mK). Vos tik vanduo pradeda pakeisti orą tarp vatos pluoštų, izoliacija ima veikti kaip „šalčio laidininkas“.

1. Saugi zona: 0,5% – 2% drėgmės (natūralus fonas)

Sąlygos: Tinkamai įrengta konstrukcija su išmaniąja garo izoliacija (INTELLO).
Kas vyksta: Tai yra medžiagos higroskopinė pusiausvyros drėgmė. Vata sugeria nedidelį kiekį drėgmės iš oro, tačiau tai neveikia šiluminės varžos.
Pojūtis: Vata yra sausa, „purena“ ir 100% atlieka savo funkciją.

2. Įspėjamoji zona: 3% – 5% drėgmės (nematoma degradacija)

Sąlygos: Prasta patalpų ventiliacija arba nedidelė garų difuzija (per įprastas plėveles).
Kaip tai atsiranda: Jei patalpose ilgą laiką yra didelė drėgmė (>60%) ir lauko temperatūra krenta, garai pradeda keliauti per sieną. Pasiekę rasos tašką, jie virsta mikroskopiniais lašeliais vatos pluoštuose.
Pasekmės: Šilumos izoliacijos efektyvumas sumažėja ~15–20%. Žmonės pradeda jausti, kad „namas jau nebesulaiko šilumos taip, kaip anksčiau“, ir šiek tiek padidėja šildymo sąskaitos.

3. Pavojinga zona: 5% – 10% drėgmės (konvekcijos ir rasos taško efektas)

Sąlygos:Konvekcija (oro nuotėkiai per nesandarias siūles ar skyles garo izoliacinėje plėvelėje).
Kaip tai atsiranda: Per 1 mm pločio plyšį garo izoliacijoje žiemą gali ištekėti net 360 gramų vandens per dieną kiekvienam kvadratiniam metrui. Šiltas, drėgnas oras tiesiog „įšauna“ į šaltą vatą, kur jis tuoj pat kondensuojasi.
Pasekmės: Šilumos izoliacijos efektyvumas sumažėja ~50%. 10% drėgmės mineralinėje vatoje reiškia, kad ji tampa sunki ir pradeda sėsti, sudarydama tuštumas sienos viršuje. Pradeda atsirasti pirmieji pelėsio kvapai.

4. Katastrofiška zona: >15% drėgmės (struktūriniai pažeidimai)

Sąlygos: Atvirkštinė difuzija vasarą, stogo pratekėjimai arba visiškas garo izoliacijos nebuvimas.
Kaip tai atsiranda: Saulė vasarą stumia drėgmę iš permirkusio fasado į vidų (atvirkštinė difuzija). Jei jai nėra kur išdžiūti (nes priekyje yra nekvėpuojanti plėvelė arba tankus mūras), vanduo tiesiog permirksta vatoje.
Pasekmės: Šilumos izoliacija nebeveikia. Medinis karkasas pradeda pūti. Esant 20% medienos drėgmei pradeda vystytis rudasis puvinys, kuris per 5–10 metų gali visiškai suardyti pastato laikančiąsias konstrukcija

4. Šilumos laidumo ( $\lambda$ ) degradacija priklausomai nuo drėgmės

Šioje lentelėje parodyta, kaip didėja šilumos laidumas (W/mK). Prisimink: kuo didesnis skaičius, tuo prasčiau medžiaga sulaiko šilumą.

Duomenų suvestinė, paremta ISO 10456 standartu ir statybinės fizikos tyrimais

Medžiaga	Sausa vata ( $\lambda$ W/mK)	Montavimo drėgmė (~2%)	5% drėgmė (tūrio %)	10% drėgmė (tūrio %)	Efektyvumo praradimas esant 10% drėgmei	Kritinė konstrukcijos rizika
Mineralinė vata (stiklo)	0,032 – 0,036	0,038	0,055	0,078	~55%	Konvekcinės kilpos (cirkuliacija), vatos nusėdimas.
Akmens vata (plokštėse)	0,035 – 0,038	0,040	0,058	0,082	~52%	Hidrofobiškumo praradimas, medinio karkaso puvimas.
Ekovata (pučiama)	0,038 – 0,040	0,042	0,048*	0,058	~30%	Svoris (nusėdimas), pelėsio grybelis.
Medžio plaušas (plokštės)	0,038 – 0,042	0,043	0,049	0,060	~30%	Maža rizika iki 15% masės drėgmės.
Medinis karkasas (pušis)	0,130	0,140	0,160	0,190	~45%	Struktūrinis suirimas (kai MC >20%).

*Higroskopinės medžiagos (ekovata, medžio plaušas) geriau susitvarko su maža drėgme, nes jos „sugeria“ drėgmę į savo pluoštus, o ne leidžia jai pakeisti orą tarp pluoštų.

1 lentelė: Džiūvimo potencialas ir medžiagų elgsena

Ne visos vatos džiūsta vienodai. Svarbus higroskopiškumas – medžiagos gebėjimas sugerti ir atiduoti garus.

Medžiaga	Džiūvimo greitis	Džiūvimo mechanizmas	Idealios džiūvimo sąlygos	Elgsena perdrėkinus
Mineralinės vatos	Greitas, bet paviršinis	Tik išgaravimas nuo pluoštų paviršiaus.	Reikalingas intensyvus vėdinimas.	Vanduo kaupiasi vatos apačioje („baseinas“).
Ekovata / Medžio plaušas	Vidutinis / Lėtas	Kapiliarinis transportas + išgaravimas.	Išmanioji garo izoliacija (INTELLO), leidžianti džiūti į vidų.	Gali sugerti daug drėgmės neprarasdama formos.
Pučiamos vatos (visos)	Priklauso nuo tankio	Jei tankis per mažas, džiūstant gali atsirasti tuštumų.	Vienodas tankis + kontroliuojama difuzija.	Rizika „nusėsti“, jei drėgmė viršija 15% masės.

Mokslinis pagrindimas: Kodėl krenta efektyvumas?

Vanduo vs. oras: Sausoje vatoje maždaug 95–98% sudaro oras. Oro šilumos laidumas yra 0,026 W/mK. Vandens šilumos laidumas yra 0,600 W/mK. Kai tik vandens lašeliai pakeičia orą tarp vatos pluoštų, medžiaga iš izoliatoriaus tampa „šilumos laidininku“.
Šilumos tiltas vandenyje: Net jei vata neatrodo šlapia, drėgnas oras pluoštuose sukuria mikroskopinius vandens tiltelius. Mineralinei vatai, kuri neturi higroskopinių savybių (ji negali sugerti vandens pluošto viduje), šis procesas yra destruktyvus jau esant 3–5% tūrinei drėgmei.
Medinio karkaso rizika: Mediena pradeda biologiškai degraduoti (pūti), jei jos santykinė drėgmė ilgą laiką viršija 20%. Jei vata aplink karkasą yra drėgna, ji „maitina“ medieną drėgme, neleisdama jai išdžiūti, o tai renovuotuose skydiniuose namuose yra mirties nuosprendis medinei konstrukcijai per 10–15 metų.

Šaltiniai moksliniam pagrindimui:

ISO 10456:2007: "Building materials and products — Hygrothermal properties — Tabulated design values and procedures for determining declared and design thermal values." (Pagrindinis standartas $\lambda$ korekcijai priklausomai nuo drėgmės).
Fraunhofer statybos fizikos institutas (IBP): Tyrimai apie medinio karkaso sienų higroterminę elgseną ir „drėgmės priklausomą šilumos laidumą“.
H.M. Künzel (1995): "Simultaneous Heat and Moisture Transport in Building Components." – statybinės fizikos „biblija“, pagrindžianti išmaniųjų garo membranų būtinybę.
VTT Suomijos techninių tyrimų centras: Tyrimai apie mineralinės vatos efektyvumo praradimą šiauriniame klimate esant padidintai drėgmei.

5. Mokslinė analizė: PE plėvelė (polietileno garo izoliacija) vs. INTELLO

Statybinėje fizikoje pagrindinis rodiklis yra $s_d$ reikšmė (ekvivalentinis oro sluoksnio storis garų difuzijai).

Charakteristika	Tradicinė PE plėvelė (200 $\mu$ m)	INTELLO (išmanioji membrana)
$s_d$ reikšmė	Fiksuota: >100 m (garo izoliacija)	Kintama: nuo 0,25 m iki >25 m
Žiemos režimas	Blokuoja garus (gerai).	Blokuoja garus (gerai).
Vasaros režimas	Lieka uždaryta. Neleidžia išdžiūti į vidų.	Atsiveria. leidžia konstrukcijai išdžiūti į vidų
Įmontuotas drėgmės valdymas	Drėgmė lieka įkalinta mediniame karkase	Aktyviai pašalina statybos proceso metu sukauptą drėgmę.
Saugumo atsarga	Nėra. Bet kokia klaida (skylė) yra kritinė.	Didelė. Geba kompensuoti netikėtą drėgmės patekimą.

Kodėl PE plėvelė naujoje statyboje yra pavojinga?

Tyrime (1.3.2 skyrius) pabrėžta konvekcijos įtaka. Naujuose pastatuose net ir idealiai įrengta PE plėvelė vėlesnių darbų metu gali būti pažeista (elektra, apdaila).

Per 1 mm plyšį konvekcijos keliu į konstrukciją per parą patenka iki 360 g vandens/ $m^2$ .
Kadangi PE plėvelė yra „garams nelaidūs spąstai“, šis vanduo vasarą negali išdžiūti į vidų. Dėl to medinio karkaso santykinė drėgmė viršija 20%, kas, remiantis tyrimu, yra riba, kai prasideda negrįžtamas medienos puvimas.

Įsivaizduokite, kad namas yra žmogaus kūnas, kuris sportuoja (gyvenimas name – kvėpavimas, maisto gaminimas, prausimasis).

PE plėvelė = plastikinis lietpaltis

Jei bėgate maratoną su storu plastikiniu lietpalčiu, jūs nesušlampate nuo lietaus, bet visiškai sušlampate nuo savo prakaito. Prakaitui nėra kur dingti, jis teka kūnu, ir jums pasidaro šalta bei nemalonu. Namo atveju šis „prakaitas“ yra drėgmė, atsirandanti džiūstant betonui ir nuo gyventojų. Ji lieka įkalinta medinėse sienose, ir siena pradeda „pūti“ iš vidaus.

INTELLO = aukštos kokybės sportinė apranga

Išmanioji membrana veikia kaip aukštos kokybės sportinė apranga.

Kai lauke šalta ir vėjuota (žiema), ji sulaiko šaltį ir neleidžia drėgmei patekti į drabužių vidų.
Tačiau kai pradedate „prakaituoti“ arba kai lauke sušyla (vasara), membranos „poros“ atsiveria ir pašalina visą perteklinę drėgmę į išorę. Rezultatas: jūsų kūnas (namo medinis karkasas) visada yra sausas ir sveikas.

Ar visos garo izoliacijos membranos su kintama sd verte yra vienodos?

Vienas svarbiausių klausimų renkantis garo izoliaciją, nes skirtumas tarp „veikiančios“ ir „formalios“ garo izoliacijos slypi būtent $s_d$ reikšmės kitimo diapazone. Remiantis pridėtu tyrimu („Statybinių konstrukcijų pažeidimų prevencija...“) ir visuotinai pripažintais statybinės fizikos simuliacijų duomenimis (Fraunhofer IBP, WUFI), pateikiamas detalus palyginimas.

Analizė: $s_d$ reikšmių įtaka konstrukcijos saugumui

Pagrindinė garo izoliacijos užduotis – ne tik „neįleisti“ drėgmės, bet užtikrinti maksimalų džiūvimo potencialą.

Aspektas	INTELLO (sd 0,25 m – >25 m)	Membrana A (sd 0,8 m – 35 m)	Membrana B (0,3 m – 25 m)	Membrana C (0,3 m – 70 m)
Džiūvimo galia vasarą (Min $s_d$ )	Maksimali (0,25 m). Labai atvira, leidžia drėgmei išeiti į patalpą.	Žema (0,8 m). Tris kartus lėtesnis džiūvimas nei INTELLO.	Aukšta (0,3 m). Gerai, bet 20% lėčiau nei INTELLO.	Aukšta (0,3 m). Gerai, bet 20% lėčiau nei INTELLO.
Apsauga žiemą (Max $s_d$ )	Aukšta (>25 m). Visiškai pakankama difuzijai sustabdyti.	Aukšta (35 m). Gerai saugo nuo difuzijos.	Vidutinė (25 m). Ribinė vertė saugiai konstrukcijai.	Labai aukšta (70 m). Teoriškai saugiau, bet praktiškai mažai reikšminga.*
Saugumo rezervas (Hygric Diode)	100+ kartų. Didžiausias skirtumas tarp „kietos“ ir „laisvos“.	~44 kartus. Palyginti mažas funkcinis kintamumas.	~83 kartus. Gerai, bet trūksta galios džiūvimui.	~233 kartus. Didelis diapazonas „ant popieriaus“.
Tinkamumas „kritiniams“ statiniams (Plokšti stogai, sandarios sienos)	Idealu. Vienintelė, kuri saugiai išveda statybinę drėgmę.	Pavojinga. Gali nepakakti galios išdžiovinti konstrukciją.	Rizikinga. Gali nepakakti žiemos apsaugos galios.	Gera, bet džiūvimo greitis atsilieka nuo INTELLO.

*Tyrimai rodo, kad esant

s_d > 25

m difuzijos procesas tampa toks lėtas, kad tolesnis reikšmės didinimas (iki 70 m) nebesuteikia realios praktinės naudos, nes pagrindinę drėgmės apkrovą sukelia konvekcija (tarpai), o ne difuzija.

Kodėl INTELLO 0,25 m yra „auksinis standartas“?

Pagal tyrimo 1.3.2 punktą (Konvekcijos įtaka), nė vienas namas nėra 100% hermetiškas. Per mažus tarpus (prie rozečių, kabelių) į konstrukciją patenka nenumatyta drėgmė.

Džiūvimo greitis yra lemiamas: Skirtumas tarp $s_d$ 0,25 m ir 0,8 m yra milžiniškas. Membrana su 0,8 m (Membrana A) yra „smaugianti“ – ji neleidžia konstrukcijai pakankamai greitai išdžiūti vasaros mėnesiais. Jei į konstrukciją pateko vandens (iš statybinės drėgmės ar nuotėkio), esant 0,8 m reikšmei jis gali nespėti išgaruoti iki kito šildymo sezono.
Įmontuota drėgmė naujose statybose: Naujose statybose (medinis karkasas + betoninės grindys) drėgmės lygis pirmaisiais metais yra kritinis. INTELLO su savo 0,25 m reikšme veikia kaip „saugumo vožtuvas“, kuris tiesiogine prasme „išsiurbia“ drėgmę į patalpos pusę. Membranos, kurių minimalus $s_d$ yra 0,3 m ar daugiau, šį procesą atlieka lėčiau.
Žiemos apsauga vs. vasaros džiūvimas: Daugelis gamintojų didžiuojasi didele žiemos reikšme (pavyzdžiui, 70 m – Membrana C). Tačiau mokslinis tyrimas (žr. nuorodas į H.M. Künzel) patvirtina: Konstrukcijos nežūva nuo garų difuzijos žiemą, jos žūva nuo to, kad negali išdžiūti vasarą. Todėl 0,25 m yra daug svarbiau nei 70 m.

Įtaka šilumos izoliacijai (vatai)

Naudojant INTELLO (0,25 m): Vata (nepriklausomai nuo tipo) yra „aktyvaus džiovinimo“ režime. Net jei ji šiek tiek sudrėksta, džiūvimo potencialas toks didelis, kad šilumos laidumas ( $\lambda$ ) greitai grįžta į gamyklinius parametrus.
Naudojant Membraną A (0,8 m): Vata lieka „garų spąstuose“. Džiūvimas vyksta lėtai, ir yra didelė rizika, kad vatos viduriniuose sluoksniuose drėgmė išliks visus metus, sukeldama negrįžtamą šilumos izoliacijos efektyvumo praradimą (kaip aptarėme anksčiau – net 5% drėgmės sumažina efektyvumą 25–50%).

Mokslinis pagrindimas ir šaltiniai:

Pridėtas tyrimas: ypač skyriai apie konvekcijos įtaką ir drėgmės valdymą kintančiomis klimato sąlygomis.
DIN 4108-3: Vokietijos standartas, nustatantis reikalavimus garo izoliacijai ir leistiną kondensato kiekį (INTELLO šiuos normatyvus viršija su didele atsarga).
ISO 15026: standartas, pagal kurį atliekami WUFI skaičiavimai, įrodant, kad džiūvimo galia (min $s_d$ ) yra pagrindinis ilgaamžiškumo rodiklis.
Fraunhofer IBP duomenys: Tyrimai apie medinio karkaso sienas su nekvėpuojančiais išoriniais sluoksniais (pavyzdžiui, renovacija ar OSB plokštės), kur INTELLO diapazonas yra vienintelis saugus sprendimas.

Galutinė išvada:

Membranos su $s_d$ diapazonu 0,3–70 m arba 0,8–35 m yra geresnės už įprastą PE plėvelę, tačiau jos nesuteikia to saugumo pagalvės, kurią suteikia INTELLO 0,25 m. Statyboje, kur klaidos (tarpai lipniose juostose, šlapia mediena) yra neišvengiamos, ši 20–30% papildoma džiūvimo galia yra riba tarp sveiko namo ir supuvusio karkaso. Namas su 200 mm vatos, kuri yra sausa ir be konvekcijos, bus šiltesnis nei namas su 400 mm vatos, kuriame vyksta oro cirkuliacija ir kuris nusėdo dėl drėgmės.

Kas yra INTELLO ?

Drėgmės sukelti pažeidimai ir apsaugos sprendimai

Drėgmė į statybines konstrukcijas gali patekti įvairiais būdais – per statybinę drėgmę, difuziją ar oro nuotėkius – ir visiškai išvengti jos buvimo praktiškai neįmanoma. Tačiau kritiška yra ne tai, kad drėgmė ten patenka, o tai, ar ji gali iš ten pasišalinti. Jei drėgmės lygis ilgą laiką viršija leistiną normą, prasideda negrįžtama konstrukcijų degradacija.

Siekiant užtikrinti pastato ilgaamžiškumą, konstrukcijos džiūvimo rezervas (gebėjimas pašalinti sukauptą drėgmę) yra daug svarbesnis nei paprastas garo izoliacijos sandarumas.

Kodėl įprasti sprendimai nepakankami? Tradicinės garo izoliacijos (pavyzdžiui, PE plėvelės), turinčios didelę ir nekintančią difuzijos varžą, veikia kaip „spąstai“. Jos neleidžia drėgmei vasaros laikotarpiu išdžiūti į vidaus pusę. Dėl to bet kokia drėgmė, patekusi į konstrukciją (pavyzdžiui, per nedidelį nesandarumą), joje lieka įkalinta visam laikui.

Sprendimas: išmanus sandarumas Maksimalią apsaugą nuo pažeidimų suteikia tik išmani sistema, kuri prisitaiko prie sąlygų. Žiemą ji tarnauja kaip patikimas barjeras, o vasarą „atsiveria“, užtikrindama didžiulį džiūvimo rezervą ir garantuodama, kad Jūsų medinis karkasas ir šilumos izoliacija visada bus sausi

Kaip veikia išmanioji sandarumo sistema?

Kad konstrukcija būtų saugi, vien paprastos plėvelės nepakanka. Ypač patikimos yra garų kontrolės membranos su kintama difuzijos varža ( $s_d$ reikšme), pavyzdžiui, INTELLO.

Šių sistemų unikalumas slypi gebėjime prisitaikyti prie sąlygų ir atlikti dvi priešingas užduotis:

Žiemą: Ji veikia kaip sandari užtvara, saugodama šilumos izoliaciją nuo patalpų drėgmės.
Vasarą: Ji tampa maksimaliai atvira, kad užtikrintų konstrukcijos išdžiūvimą į vidų.

Peržiūrėkite vaizdo įrašą, kad sužinotumėte, kaip šis „išmanusis“ procesas apsaugo jūsų namus nuo pelėsio ir medienos puvinio rizikos.

Maksimali apsauga su išmaniosiomis membranomis

Garų izoliacijos membranos su kintama difuzijos varža ( $s_d$ vertės) užtikrina aukščiausią apsaugos lygį nuo drėgmės sukeltų pažeidimų medinių karkasinių konstrukcijų sistemose.

Sistemos efektyvumą lemia jos gebėjimas prisitaikyti prie metų laikų kaitos:

Žiemą: Membranos struktūra tampa tanki, efektyviai blokuodama šiltų vidaus patalpų garus ir neleisdama jiems patekti į šilumos izoliacijos sluoksnį.
Vasarą: Membrana drastiškai sumažina savo difuzijos varžą („atsiveria“), sudarydama idealias sąlygas konstrukcijoje įstrigusios drėgmės pašalinimui į vidų.

Toks dinamiškas veikimas garantuoja, kad net ir nenumatyto nuotėkio ar statybinės drėgmės atveju konstrukcija galės visiškai išdžiūti, užkertant kelią pelėsio ir puvimo rizikai.

Kaip veikia kintamo drėgnumo membranos?

Išmaniųjų membranų pagrindas – „klimato kontrolės“ principas. Tai nėra pasyvios plėvelės – jos aktyviai reaguoja į aplinkos drėgmės lygį, išmaniai pritaikydamos savo difuzijos varžą pagal aktualius konstrukcijos poreikius.

Žiemos režimas: Apsauga

Žiemą vidutinė oro drėgmė prie garo izoliacijos yra maža (apie 40%). Šiuo laikotarpiu garų slėgis stumia drėgmę iš šiltų patalpų į šaltą išorę. Kad apsaugotų konstrukciją nuo kondensato susidarymo, membrana tokiomis sąlygomis tampa sandari (su didele varža), neleisdama garams patekti į šilumos izoliaciją.

Vasaros režimas: Atsistatymas

Vasarą situacija keičiasi – saulė įkaitina fasadą, o vidutinė drėgmė prie membranos viršija 80%. Difuzijos kryptis tampa priešinga: drėgmė veržiasi iš išorės į patalpas. Šiuo metu membrana tampa maksimaliai atvira, leisdama konstrukcijoje sukauptai drėgmei saugiai išdžiūti į vidų.

Difuzijos varža kaip aplinkos drėgmės funkcija

„Pro Clima“ sukurtos sistemos – INTELLO, INTELLO X ir DB+ – sukurtos taip, kad užtikrintų maksimalų saugumą bet kokiomis sąlygomis. Pagrindinis rodiklis yra jų gebėjimas keisti savo sandarumą ( $s_d$ reikšmę) priklausomai nuo sezono:

INTELLO ir INTELLO X: Pasiekia $s_d$ reikšmę virš 25 m žiemą (maksimali apsauga) ir sumažėja iki 0,25 m vasarą (maksimalus džiūvimas).
Pro Clima DB+: Užtikrina $s_d$ reikšmę nuo 4 m žiemą iki 0,4 m vasarą.

Kodėl svarbus reikšmių diapazonas?

Pagrindinis statybinės fizikos dėsnis yra paprastas: Kuo didesnis skirtumas tarp vasaros ir žiemos difuzijos varžos, tuo aukštesnis konstrukcijos apsaugos lygis.

Platus diapazonas (kaip INTELLO sistemoje) užtikrina saugumą net kritinėse situacijose, pavyzdžiui, jei konstrukcijoje atsirado nenumatytos drėgmės dėl pratekėjimų ar oro nuotėkių (konvekcijos).

Auksinė taisyklė: džiūvimo rezervas

Norint garantuoti visišką apsaugą nuo pelėsio ir konstrukcijų pažeidimų, reikia laikytis „džiūvimo rezervo taisyklės“:

Konstrukcijos potenciali džiūvimo galia visada turi būti didesnė už didžiausią teoriškai įmanomą drėgmės apkrovą.

Tik INTELLO siūlomas 100 kartų kintamumo diapazonas gali užtikrinti tokį rezervą kintančiomis Latvijos klimato sąlygomis.

Konstrukcijų apsauga statybos darbų metu: „70/1,5 taisyklė“

Statybos etapas yra kritiškiausias momentas pastato konstrukcijoms. Liejant betonines grindis ar tinkuojant sienas, patalpose susidaro milžiniškas drėgmės kiekis, kuris gali siekti net 90% santykinės oro drėgmės. Kad šiuo laikotarpiu apsaugotumėte šilumos izoliaciją ir medinį karkasą nuo „perdrėkinimo“, garo izoliacija turi pasižymėti specifine apsaugine geba, vadinama Hydrosafe verte.

Kas yra 70/1,5 taisyklė (DIN 68800-2)?

Ši taisyklė apibrėžia, kokio sandarumo turi išlikti membrana esant padidėjusiai drėgmei (vidutiniškai 70%), kad ji vis dar galėtų apsaugoti konstrukciją:

70% vidutinė drėgmė: Susidaro, kai patalpose yra 90% drėgmė (nuo betono/tinko), o konstrukcijos viduje – 50%.
1,5 m varža: Standartas DIN 68800-2 nustato, kad tokiomis sąlygomis garo izoliacijos $s_d$ vertė turi būti ne mažesnė kaip 1,5 m.

Kodėl tai svarbu?

Jei membranos $s_d$ vertė esant tokiai drėgmei nukrenta žemiau 1,5 m, drėgmė nekontroliuojamai patenka į šilumos izoliaciją, sukeldama momentinį kondensatą ir medinių elementų pažeidimus.

Pro Clima INTELLO, INTELLO X ir DB+ visiškai atitinka šiuos griežtus reikalavimus, užtikrindami konstrukcijos apsaugą net sunkiausiame statybos darbų etape (kai viduje „per šlapia“).

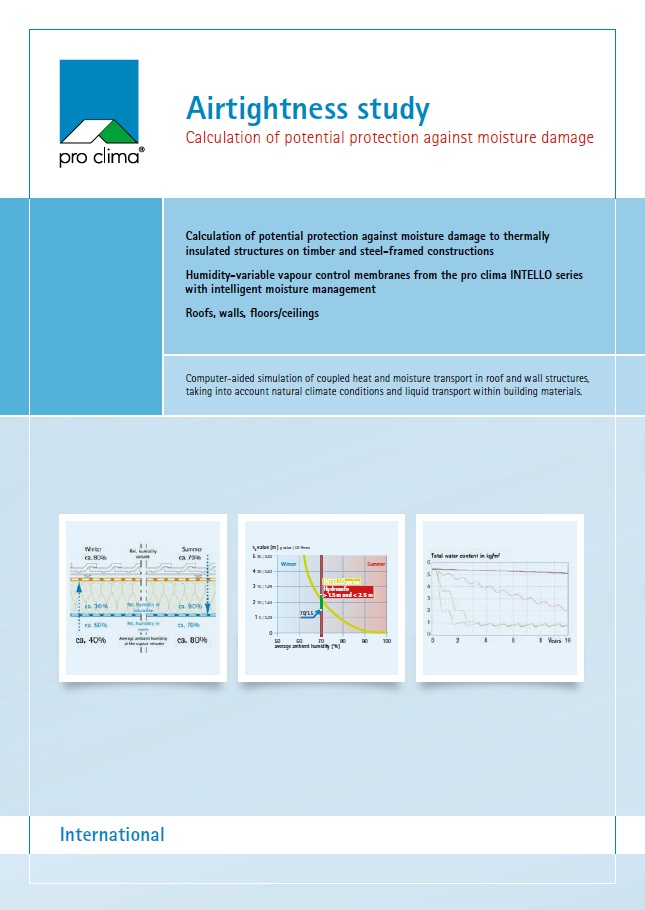

Statybinės fizikos tyrimas – paprastai apie sudėtinga

Tyrimas apie INTELLO ir DB+ medžiagų funkcionavimą.
